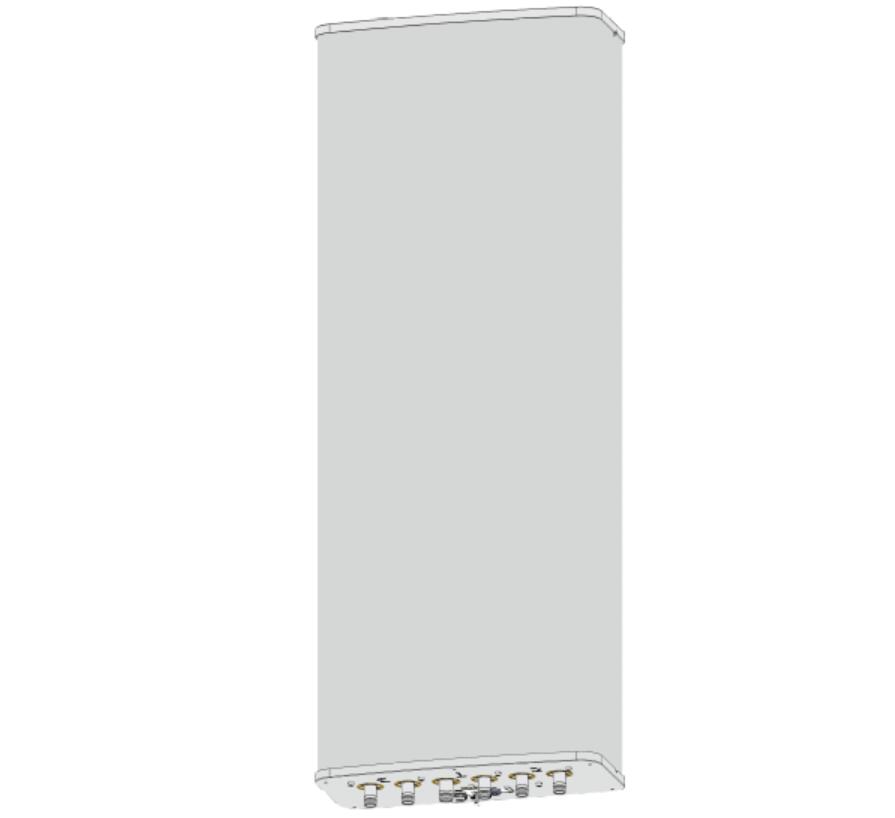

3MB 18°21/22/21dBi Antena Rasuk Tiga Kali
Spesifikasi Elektrik
Julat Kekerapan (MHz): | Rasuk 1 (Port 1/2, Kiri) | ||
1710-2690(Y1) | |||
1710-2170 | 2300-2500 | 2500-2690 | |
Keuntungan (dBi): | 18.5±0.9 | 19.6±0.8 | 19.7±0.8 |
Lebar Pancaran 3dB Mendatar (°): | 27±4 | 21±2 | 18±2 |
Lebar Pancaran 10dB Mendatar (°): | 50±8 | 36±3.5 | 33±3 |
Penunjuk Rasuk Mendatar (°): | 38±5 | 30±5 | 27±5 |
Lebar Pancaran 3dB Menegak (°): | 8±1.2 | 6.5±0.8 | 6.1±0.9 |
1st Penindasan Sidelobe Atas (dB): | 15 | 15 | 15 |
Nisbah Depan ke Belakang (dB): | >25 | >25 | >25 |
CPR pada Boresight (dB): | 15 | 15 | 15 |
Julat Kekerapan (MHz): | Rasuk 2 (Port 3/4, Tengah) | ||
1710-2690(Y2) | |||
1710-2170 | 2300-2500 | 2500-2690 | |
Keuntungan (dBi): | 20.3±0.7 | 20.9±0.8 | 20.9±0.9 |
Lebar pancaran 3dB mendatar (°): | 22±4 | 18±1.5 | 17±1 |
Lebar Pancaran 10dB Mendatar (°): | 39±6 | 31±2.2 | 29±2 |
Penunjuk Rasuk Mendatar (°): | 0±4 | 0±3 | 0±2 |
Lebar pancaran 3dB menegak (°): | 8±1.2 | 6.5±0.7 | 6.0±0.7 |
1st Penindasan Sidelobe Atas (dB): | 15 | 15 | 15 |
Nisbah Depan ke Belakang (dB): | >25 | >25 | >25 |
CPR pada Boresight (dB): | 15 | 15 | 15 |
Julat Kekerapan (MHz): | Rasuk 3 (Port 5/6, Kanan) | ||
1710-2690(Y3) | |||
1710-2170 | 2300-2500 | 2500-2690 | |
Keuntungan (dBi): | 18.6±0.9 | 19.6±0.8 | 19.6±0.8 |
Lebar Pancaran 3dB Mendatar (°): | 27±4 | 20±2 | 18±2 |
Lebar Pancaran 10dB Mendatar (°): | 50±8.8 | 36±3.5 | 32±3 |
Penunjuk Rasuk Mendatar (°): | -38±5 | -30±5 | -27±5 |
Lebar Pancaran 3dB Menegak (°): | 8±1.1 | 6.5±0.7 | 6.1±0.7 |
1st Penindasan Sidelobe Atas (dB): | 15 | 15 | 15 |
Nisbah Depan ke Belakang (dB): | >25 | >25 | >25 |
CPR pada Boresight (dB): | 15 | 15 | 15 |
Julat Kekerapan (MHz): | Semua Rasuk (Port 1 hingga 6) | ||
1710-2690(Y1,Y2,Y3) | |||
1710-2170 | 2300-2500 | 2500-2690 | |
Kerugian Pulangan (dB): | >14 (VSWR<1.5) | ||
Polarisasi: | ±45° | ||
Kecondongan Elektrik (°): | 2-12 | ||
Pengasingan Antara Polarisasi (dB): | >25 | ||
Pengasingan Antara Rasuk (dB): | >16 | ||
Maks. Kuasa Setiap Port (W): | 200 | ||
Jumlah Kuasa untuk Antena (W): | 1000 | ||
Intermodulasi IM3 (dBc): | <-150 (2×43dBm) | ||
Impedans (ohm): | 50 | ||
Perlindungan Kilat: | DC Grounded | ||

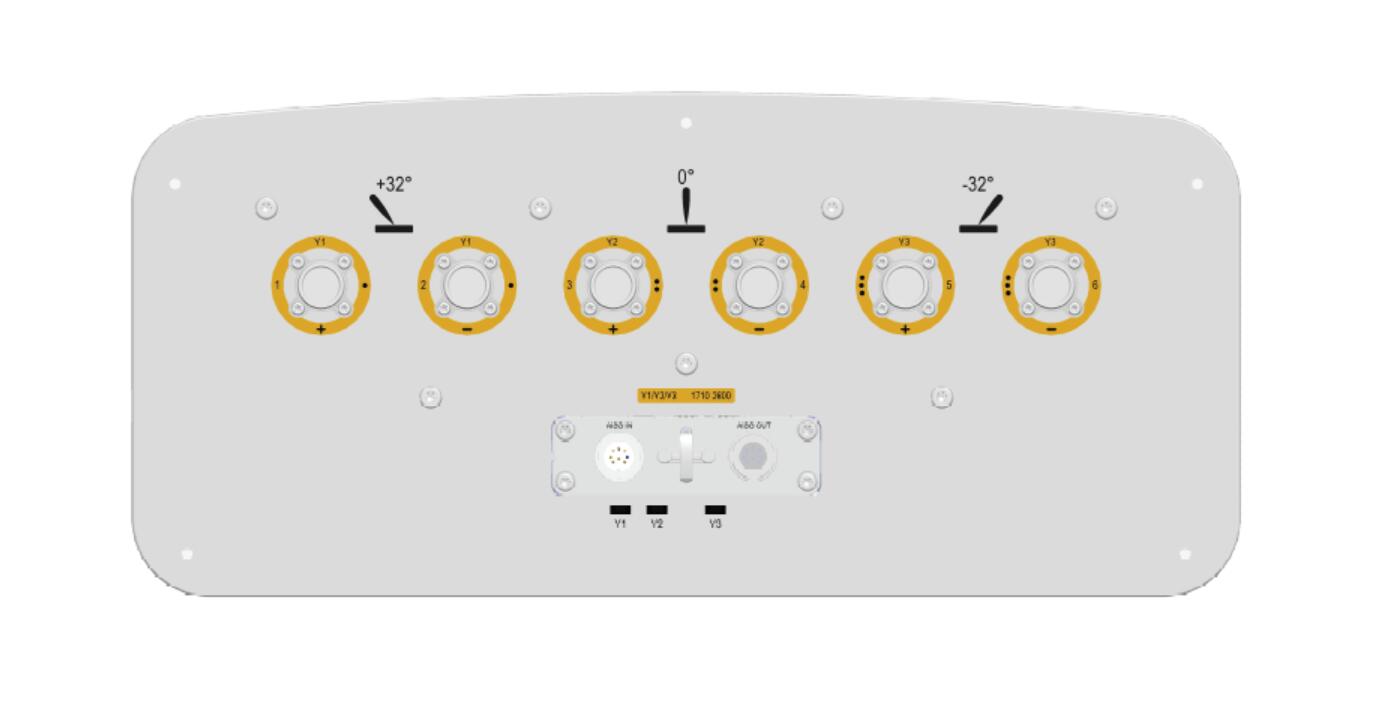

Jenis Penyambung: | 6×4.3-10 Perempuan | ||
Data Mekanikal
Dimensi Antena (mm): | 1200×448×200 |
Dimensi Pembungkusan (mm): | 1460×535×290 |
Berat Bersih/Pendakap (kg): | 23/5.9 |
Berat Kasar Antena (kg): | 32.5 |
Kami menemui Bahan: | gentian kaca |
OD paip (mm): | 50-115 |
Kit Pemasangan (Termasuk): | BA.K.04.00069151, Condong Ke Bawah Boleh Laras 0-20° |
